# 5.9:相对布局容器(RelativeContainer)

ArkUI 开发框架提供了 RelativeContainer 组件实现相对布局的能力,该布局适用于复杂场景下多元素对齐的情况。该组件可以包含多个子组件,本节笔者简单介绍一下 RelativeContainer 的使用。

# 5.9.1:RelativeContainer定义介绍

interface RelativeContainerInterface {
    (): RelativeContainerAttribute;
}

declare class RelativeContainerAttribute extends CommonMethod<RelativeContainerAttribute> {
}
1
2
3
4
5
6

RelativeContainer 默认构造方法无需任何额外参数,也没有定义额外的属性方法,简单样例如下所示:

@Entry @Component struct ArkUIClubTest {

  build() {
    Column({space: 10}) {
      RelativeContainer() {
        Text("aaaa")
          .fontSize(25)
          .width(160)
          .height(120)
          .backgroundColor("#ccaabb")

        Text("test")
          .fontSize(25)
          .width(120)
          .height(40)
          .backgroundColor("#bbccaa")
      }
      .width("100%")
      .height(170)
      .backgroundColor(Color.Pink)
    }
    .width("100%")
    .height("100%")
    .backgroundColor("#aabbcc")
    .padding(10)
  }

}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28

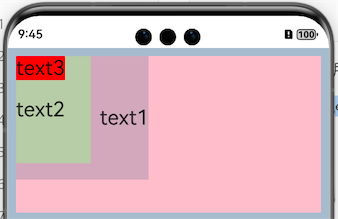

样例运行结果如下图所示:

5_9_1_1

📢:由运行结果可知 RelativeContainer 在默认情况下,子组件是按照堆叠排列并沿着自身左上角对齐。

# 5.9.2:RelativeContainer对齐介绍

RelativeContainer 对子组件的对齐方式分为水平方向和竖直方向:

  • 设置水平方向对齐

    RelativeContainer 的子组件在水平方向对齐方式分为 leftmiddleright,分别说明如下:

    • left: 设置子组件在水平方向上 左边框 的对齐方式,可选值说明如下:

      • HorizontalAlign.Start: 设置子组件左边框相对锚点组件的左边框位置对齐。
      • HorizontalAlign.Center: 设置子组件左边框相对锚点组件的中间位置对齐。
      • HorizontalAlign.End: 设置子组件左边框相对锚点组件的右边框位置对齐。
      @Entry @Component struct ArkUIClubTest {

        build() {
          Column({space: 10}) {
            RelativeContainer() {
              Text("Start")
                .fontSize(25)
                .width(120)
                .height(40)
                .backgroundColor("#bbccaa")
                .alignRules({
                  left: {
                    anchor: "__container__",
                    align: HorizontalAlign.Start
                  }
                })
                .id("test")
            }
            .width("100%")
            .height(70)
            .backgroundColor(Color.Pink)

            RelativeContainer() {
              Text("Center")
                .fontSize(25)
                .width(120)
                .height(40)
                .backgroundColor("#bbccaa")
                .alignRules({
                  left: {
                    anchor: "__container__",
                    align: HorizontalAlign.Center
                  }
                })
                .id("test")
            }
            .width("100%")
            .height(70)
            .backgroundColor(Color.Pink)

            RelativeContainer() {
              Text("End")
                .fontSize(25)
                .width(120)
                .height(40)
                .backgroundColor("#bbccaa")
                .alignRules({
                  left: {
                    anchor: "__container__",
                    align: HorizontalAlign.End
                  }
                })
                .id("test")
            }
            .width("100%")
            .height(70)
            .backgroundColor(Color.Pink)
          }
          .width("100%")
          .height("100%")
          .backgroundColor("#aabbcc")
          .padding({left: 50, top: 10, right: 50, bottom: 10})
        }

      }

      1
      2
      3
      4
      5
      6
      7
      8
      9
      10
      11
      12
      13
      14
      15
      16
      17
      18
      19
      20
      21
      22
      23
      24
      25
      26
      27
      28
      29
      30
      31
      32
      33
      34
      35
      36
      37
      38
      39
      40
      41
      42
      43
      44
      45
      46
      47
      48
      49
      50
      51
      52
      53
      54
      55
      56
      57
      58
      59
      60
      61
      62
      63
      64
      65

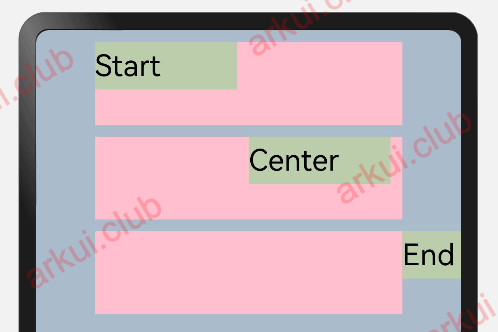

      样例运行结果如下图所示:

      5_9_2_1
    • middle: 设置子组件在水平方向上 中间点 的齐方式,可选值说明如下:

      • HorizontalAlign.Start: 设置子组件中间点相对锚点组件的做边框位置对齐。
      • HorizontalAlign.Center: 设置子组件中间点相对锚点组件的中间点位置对齐。
      • HorizontalAlign.End: 设置子组件中间点相对锚点组件的右边框位置对齐。
      @Entry @Component struct ArkUIClubTest {

        build() {
          Column({space: 10}) {
            RelativeContainer() {
              Text("Start")
                .fontSize(25)
                .width(120)
                .height(40)
                .backgroundColor("#bbccaa")
                .alignRules({
                  middle: {
                    anchor: "__container__",
                    align: HorizontalAlign.Start
                  }
                })
                .id("test")
            }
            .width("100%")
            .height(70)
            .backgroundColor(Color.Pink)

            RelativeContainer() {
              Text("Center")
                .fontSize(25)
                .width(120)
                .height(40)
                .backgroundColor("#bbccaa")
                .alignRules({
                  middle: {
                    anchor: "__container__",
                    align: HorizontalAlign.Center
                  }
                })
                .id("test")
            }
            .width("100%")
            .height(70)
            .backgroundColor(Color.Pink)

            RelativeContainer() {
              Text("End")
                .fontSize(25)
                .width(120)
                .height(40)
                .backgroundColor("#bbccaa")
                .alignRules({
                  middle: {
                    anchor: "__container__",
                    align: HorizontalAlign.End
                  }
                })
                .id("test")
            }
            .width("100%")
            .height(70)
            .backgroundColor(Color.Pink)
          }
          .width("100%")
          .height("100%")
          .backgroundColor("#aabbcc")
          .padding({left: 50, top: 10, right: 50, bottom: 10})
        }

      }

      1
      2
      3
      4
      5
      6
      7
      8
      9
      10
      11
      12
      13
      14
      15
      16
      17
      18
      19
      20
      21
      22
      23
      24
      25
      26
      27
      28
      29
      30
      31
      32
      33
      34
      35
      36
      37
      38
      39
      40
      41
      42
      43
      44
      45
      46
      47
      48
      49
      50
      51
      52
      53
      54
      55
      56
      57
      58
      59
      60
      61
      62
      63
      64
      65

      样例运行结果如下图所示:

      5_9_2_2
    • right: 设置子组件在水平方向上 右边框 的齐方式,可选值说明如下:

      • HorizontalAlign.Start: 设置子组件右边框相对锚点组件的左边框位置对齐。
      • HorizontalAlign.Center: 设置子组件右边框相对锚点组件的中间点位置对齐。
      • HorizontalAlign.End: 设置子组件右边框相对锚点组件的右边框位置对齐。
      @Entry @Component struct ArkUIClubTest {

        build() {
          Column({space: 10}) {
            RelativeContainer() {
              Text("Start")
                .fontSize(25)
                .width(120)
                .height(40)
                .backgroundColor("#bbccaa")
                .alignRules({
                  right: {
                    anchor: "__container__",
                    align: HorizontalAlign.Start
                  }
                })
                .id("test")
            }
            .width("100%")
            .height(70)
            .backgroundColor(Color.Pink)

            RelativeContainer() {
              Text("Center")
                .fontSize(25)
                .width(120)
                .height(40)
                .backgroundColor("#bbccaa")
                .alignRules({
                  right: {
                    anchor: "__container__",
                    align: HorizontalAlign.Center
                  }
                })
                .id("test")
            }
            .width("100%")
            .height(70)
            .backgroundColor(Color.Pink)

            RelativeContainer() {
              Text("End")
                .fontSize(25)
                .width(120)
                .height(40)
                .backgroundColor("#bbccaa")
                .alignRules({
                  right: {
                    anchor: "__container__",
                    align: HorizontalAlign.End
                  }
                })
                .id("test")
            }
            .width("100%")
            .height(70)
            .backgroundColor(Color.Pink)
          }
          .width("100%")
          .height("100%")
          .backgroundColor("#aabbcc")
          .padding({left: 50, top: 10, right: 50, bottom: 10})
        }

      }

      1
      2
      3
      4
      5
      6
      7
      8
      9
      10
      11
      12
      13
      14
      15
      16
      17
      18
      19
      20
      21
      22
      23
      24
      25
      26
      27
      28
      29
      30
      31
      32
      33
      34
      35
      36
      37
      38
      39
      40
      41
      42
      43
      44
      45
      46
      47
      48
      49
      50
      51
      52
      53
      54
      55
      56
      57
      58
      59
      60
      61
      62
      63
      64
      65

      样例运行结果如下图所示:

      5_9_2_3
  • 设置竖直方向对齐

    RelativeContainer 的子组件在竖直方向对齐配置分为:topcenterbottom,分别说明如下:

    • top: 设置子组件在竖直方向上 上边框 的对齐方式,可选值说明如下:

      • VerticalAlign.Top: 设置子组件上边框相对锚点组件的上边框位置对齐。
      • VerticalAlign.Center: 设置子组件上边框相对锚点组件的中间点位置对齐。
      • VerticalAlign.Bottom: 设置子组件上边框相对锚点组件的下边框位置对齐。
      @Entry @Component struct ArkUIClubTest {

        build() {
          Column({space: 10}) {
            RelativeContainer() {
              Text("Top")
                .fontSize(25)
                .width(120)
                .height(40)
                .backgroundColor("#bbccaa")
                .alignRules({
                  top: {
                    anchor: "__container__",
                    align: VerticalAlign.Top
                  }
                })
                .id("test")
            }
            .width("100%")
            .height(90)
            .backgroundColor(Color.Pink)

            RelativeContainer() {
              Text("Center")
                .fontSize(25)
                .width(120)
                .height(40)
                .backgroundColor("#bbccaa")
                .alignRules({
                  top: {
                    anchor: "__container__",
                    align: VerticalAlign.Center
                  }
                })
                .id("test")
            }
            .width("100%")
            .height(90)
            .backgroundColor(Color.Pink)

            RelativeContainer() {
              Text("Bottom")
                .fontSize(25)
                .width(120)
                .height(40)
                .backgroundColor("#bbccaa")
                .alignRules({
                  top: {
                    anchor: "__container__",
                    align: VerticalAlign.Bottom
                  }
                })
                .id("test")
            }
            .width("100%")
            .height(90)
            .backgroundColor(Color.Pink)
          }
          .width("100%")
          .height("100%")
          .backgroundColor("#aabbcc")
          .padding({left: 50, top: 10, right: 50, bottom: 10})
        }

      }

      1
      2
      3
      4
      5
      6
      7
      8
      9
      10
      11
      12
      13
      14
      15
      16
      17
      18
      19
      20
      21
      22
      23
      24
      25
      26
      27
      28
      29
      30
      31
      32
      33
      34
      35
      36
      37
      38
      39
      40
      41
      42
      43
      44
      45
      46
      47
      48
      49
      50
      51
      52
      53
      54
      55
      56
      57
      58
      59
      60
      61
      62
      63
      64
      65

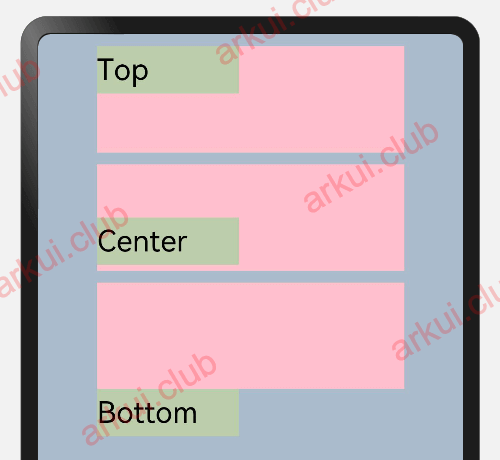

      样例运行结果如下图所示:

      5_9_2_4
    • center: 设置子组件在竖直方向上 中间点 的对齐方式,可选值说明如下:

      • VerticalAlign.Top: 设置子组件中间点相对锚点组件的上边框位置对齐。
      • VerticalAlign.Center: 设置子组件中间点相对锚点组件的中间点位置对齐。
      • VerticalAlign.Bottom: 设置子组件中间点相对锚点组件的下边框位置对齐。
      @Entry @Component struct ArkUIClubTest {

        build() {
          Column({space: 10}) {
            RelativeContainer() {
              Text("Top")
                .fontSize(25)
                .width(120)
                .height(40)
                .backgroundColor("#bbccaa")
                .alignRules({
                  center: {
                    anchor: "__container__",
                    align: VerticalAlign.Top
                  }
                })
                .id("test")
            }
            .width("100%")
            .height(90)
            .backgroundColor(Color.Pink)

            RelativeContainer() {
              Text("Center")
                .fontSize(25)
                .width(120)
                .height(40)
                .backgroundColor("#bbccaa")
                .alignRules({
                  center: {
                    anchor: "__container__",
                    align: VerticalAlign.Center
                  }
                })
                .id("test")
            }
            .width("100%")
            .height(90)
            .backgroundColor(Color.Pink)

            RelativeContainer() {
              Text("Bottom")
                .fontSize(25)
                .width(120)
                .height(40)
                .backgroundColor("#bbccaa")
                .alignRules({
                  center: {
                    anchor: "__container__",
                    align: VerticalAlign.Bottom
                  }
                })
                .id("test")
            }
            .width("100%")
            .height(90)
            .backgroundColor(Color.Pink)
          }
          .width("100%")
          .height("100%")
          .backgroundColor("#aabbcc")
          .padding({left: 50, top: 50, right: 50, bottom: 10})
        }

      }

      1
      2
      3
      4
      5
      6
      7
      8
      9
      10
      11
      12
      13
      14
      15
      16
      17
      18
      19
      20
      21
      22
      23
      24
      25
      26
      27
      28
      29
      30
      31
      32
      33
      34
      35
      36
      37
      38
      39
      40
      41
      42
      43
      44
      45
      46
      47
      48
      49
      50
      51
      52
      53
      54
      55
      56
      57
      58
      59
      60
      61
      62
      63
      64
      65

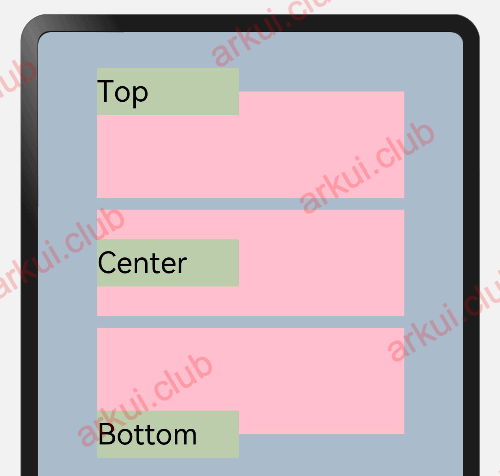

      样例运行结果如下图所示:

      5_9_2_5
    • bottom: 设置子组件在竖直方向上 下边框 的对齐方式,可选值说明如下:

      • VerticalAlign.Top: 设置子组件下边框相对锚点组件的上边框位置对齐。
      • VerticalAlign.Center: 设置子组件下边框相对锚点组件的中间点位置对齐。
      • VerticalAlign.Bottom: 设置子组件下边框相对锚点组件的下边框位置对齐。
      @Entry @Component struct ArkUIClubTest {

        build() {
          Column({space: 10}) {
            RelativeContainer() {
              Text("Top")
                .fontSize(25)
                .width(120)
                .height(40)
                .backgroundColor("#bbccaa")
                .alignRules({
                  bottom: {
                    anchor: "__container__",
                    align: VerticalAlign.Top
                  }
                })
                .id("test")
            }
            .width("100%")
            .height(90)
            .backgroundColor(Color.Pink)

            RelativeContainer() {
              Text("Center")
                .fontSize(25)
                .width(120)
                .height(40)
                .backgroundColor("#bbccaa")
                .alignRules({
                  bottom: {
                    anchor: "__container__",
                    align: VerticalAlign.Center
                  }
                })
                .id("test")
            }
            .width("100%")
            .height(90)
            .backgroundColor(Color.Pink)

            RelativeContainer() {
              Text("Bottom")
                .fontSize(25)
                .width(120)
                .height(40)
                .backgroundColor("#bbccaa")
                .alignRules({
                  bottom: {
                    anchor: "__container__",
                    align: VerticalAlign.Bottom
                  }
                })
                .id("test")
            }
            .width("100%")
            .height(90)
            .backgroundColor(Color.Pink)
          }
          .width("100%")
          .height("100%")
          .backgroundColor("#aabbcc")
          .padding({left: 50, top: 50, right: 50, bottom: 10})
        }

      }

      1
      2
      3
      4
      5
      6
      7
      8
      9
      10
      11
      12
      13
      14
      15
      16
      17
      18
      19
      20
      21
      22
      23
      24
      25
      26
      27
      28
      29
      30
      31
      32
      33
      34
      35
      36
      37
      38
      39
      40
      41
      42
      43
      44
      45
      46
      47
      48
      49
      50
      51
      52
      53
      54
      55
      56
      57
      58
      59
      60
      61
      62
      63
      64
      65

      样例运行结果如下图所示:

      5_9_2_6

📢:注意事项:

  • 子组件可以将容器或者其他子组件设为锚点:
    • 参与相对布局的容器内组件必须设置id,不设置id的组件不显示,容器id固定为 __container__
    • 此子组件某一方向上的三个位置可以将容器或其他子组件的同方向三个位置为锚点,同方向上两个以上位置设置锚点以后会跳过第三个。
    • 前端页面设置的子组件尺寸大小不会受到相对布局规则的影响。子组件某个方向上设置两个或以上alignRules时不建议设置此方向尺寸大小。
    • 对齐后需要额外偏移可设置offset。
  • 特殊情况
    • 互相依赖,环形依赖时容器内子组件全部不绘制。
    • 同方向上两个以上位置设置锚点但锚点位置逆序时此子组件大小为0,即不绘制。

# 5.9.3:完整样例

@Entry @Component struct ArkUIClubTest {

  build() {
    Column() {
      RelativeContainer() {
        Row()
          .width(100)
          .height(100)
          .backgroundColor("#FF3333")
          .alignRules({
            top: {
              anchor: "__container__",
              align: VerticalAlign.Top
            },
            left: {
              anchor: "__container__",
              align: HorizontalAlign.Start
            }
          })
          .id("row1")

        Row()
          .width(100)
          .height(100)
          .backgroundColor("#FFCC00")
          .alignRules({
            top: {
              anchor: "__container__",
              align: VerticalAlign.Top
            },
            right: {
              anchor: "__container__",
              align: HorizontalAlign.End
            }
          })
          .id("row2")

        Row().height(100)
          .backgroundColor("#FF6633")
          .alignRules({
            top: {
              anchor: "row1",
              align: VerticalAlign.Bottom
            },
            left: {
              anchor: "row1",
              align: HorizontalAlign.End
            },
            right: {
              anchor: "row2",
              align: HorizontalAlign.Start
            }
          })
          .id("row3")

        Row()
          .backgroundColor("#FF9966")
          .alignRules({
            top: {
              anchor: "row3",
              align: VerticalAlign.Bottom
            },
            bottom: {
              anchor: "__container__",
              align: VerticalAlign.Bottom
            },
            left: {
              anchor: "__container__",
              align: HorizontalAlign.Start
            },
            right: {
              anchor: "row1",
              align: HorizontalAlign.End
            }
          })
          .id("row4")

        Row()
          .backgroundColor("#FF66FF")
          .alignRules({
            top: {
              anchor: "row3",
              align: VerticalAlign.Bottom
            },
            bottom: {
              anchor: "__container__",
              align: VerticalAlign.Bottom
            },
            left: {
              anchor: "row2",
              align: HorizontalAlign.Start
            },
            right: {
              anchor: "__container__",
              align: HorizontalAlign.End
            }
          })
          .id("row5")
      }
      .width(300)
      .height(300)
      .border({ width: 3, color: "#6699FF" })
    }
    .height('100%')
    .width("100%")
    .padding(10)
  }
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108

样例运行结果如下图所示:

5_9_3_1
(adsbygoogle = window.adsbygoogle || []).push({});
请作者喝杯咖啡

津公网安备 12011402001367号

津ICP备2020008934号-2
